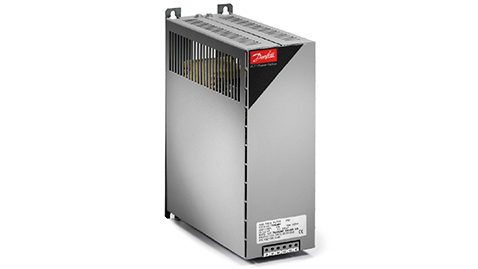

Фильтры Danfoss MCC 102 du/dt снижают величину перенапряжения du/dt на клеммах электродвигателя, возникающую при использовании коротких кабелей двигателя. Фильтры du/dt снижают нагрузку на изоляцию обмоток двигателя и рекомендуются для применений, в которых существует вероятность повреждения двигателя по причине пробоя изоляции. В отличие от синусоидальных фильтров, частота среза фильтров dU/dt выше частоты коммутации. Напряжение на клеммах двигателя по-прежнему имеет форму ШИМ-импульсов, но время нарастания и пиковые напряжения снижены. Фильтры dU/dt меньше, легче и дешевле синусоидальных фильтров. Кроме того, благодаря меньшим значениям индуктивности и емкости фильтры dU/dt вносят пренебрежимо малое реактивное сопротивление между инвертором и двигателем и поэтому подходят для областей применения с высокой динамикой. Несмотря на сниженное dU/dt за счёт собственного импеданса кабеля, это не приводит к значительному снижению стресса для изоляции двигателя. С увеличением длины кабеля увеличивается основной коэффициент перенапряжения на клеммах двигателя.
Подходит для работы:
- с коротким кабелем (между преобразователем частоты и двигателем)
- со старыми или общепромышленными двигателями
- с двигателями, работающими в агрессивной окружающей среде или высокой температуре
- с частыми торможениями
- с кабелем двигателя длиннее 150 m
