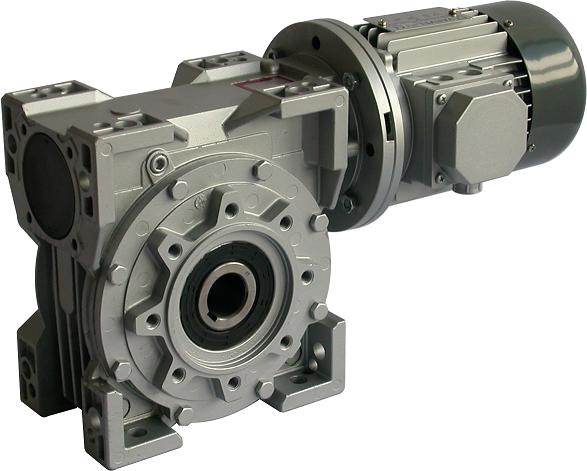

Мотор-редуктор MRT 50-100-14-0,25
MRT Мотор-редукторы червячные общепромышленного применения
Червячный редуктор или мотор-редуктор MRT сопрягается с другим устройством стандартно при помощи полого вала или выходного вала с цапфой I или II.
Червячный редуктор, оснащенный электродвигателем, может быть установлен и работать в среде согласно стандарту
ЧСН ЕН 60 20411985 Электрооборудование промышленных машин: Часть 1: ‘Общие требования.
Варианты исполнений
Модель RT: червячный редуктор с цапфой на входном валу .
Модель MRT: червячный мотор-редуктор с полым входным валом в комбинации с фланцем для монтажа электродвигателя согласно МЭК (IEC). Для достижения компактного дизайна используется по возможности электродвигатель модели IM B14 (IM 3681).
Модель MRP: червячный мотор-редуктор с цилиндрической передачей на входе.
Модель MRT x RT: комбинация червячных редукторов, используемая для достижения больших передаточных отношений.
Варианты комплектаций
Корпуса MRT-RT типоразмеров 28 50 алюминий DIN 1725-26-AlSi9Cu3
Корпуса MRT-RT типоразмеров 60 180 чугун GG 20ЧСН 422420
Лапы и фланцы MRT-RT типоразмеров 28 120 алюминий DIN 1725-26-AlSi9Cu3
Лапы и фланцы MRT-RT типоразмеров 150 180 чугун GG 20ЧСН 422420
Червяк MRT-RT — сталь DIN 1.731-16MnCr5 ЧСН 14220
Червячное колесо MRT-RT — бронза CuSn12 ЧСН 423123
Смазка синтетическое масло
Поверхностная отделка MRT-RT
Типоразмеры 28 50 без поверхностной отделки
Типоразмеры 60 180 полиуретановая краска
Условные обозначения
Каждый червячный редуктор или мотор-редуктор оснащается заводской табличкой:
TYPE: модель
kg: масса
No: заводской номер
I: передаточное отношение
Пример
MRT-80-30-A/B3-90/115-0,55/4p-230/400-50
MRT — червячный мотор-редуктор
80 — типоразмер мотор-редуктора
30 — передаточное отношение
A/B3 — вариант исполнения/способ монтажа мотор-редуктора
90/115 — размер электродвигателя / диаметр делительной окружности отверстий во
фланце
0,55/4p — мощность электродвигателя кВт / число полюсов
230/400 — напряжение питания электродвигателя В
50 — частота электросети Гц
