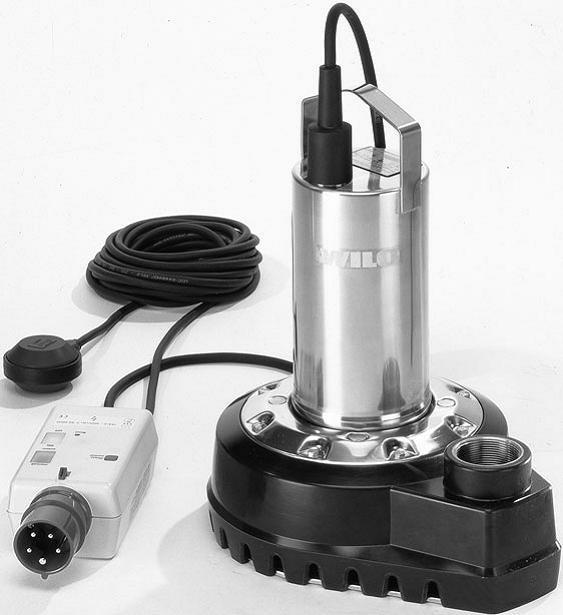

Насос Wilo-Drain-TSW 32/8-A погружной, дренажный
Wilo-Drain TS, TSW Насос для отвода воды из подвалов, водоохлаждаемый
TSW
Погружные насосы, которые применяются в приямках насоса, и к которым поступает вода из стиральных машин, мыльная вода из раковин и душевых кабин, значительно ограничены в отношении срока службы за счет воздействия осаждающихся веществ. Данные осаждающиеся вещества могут накапливаться в насосной шахте и, тем самым, быть причиной засорения и образования неприятных запахов.
Насос Wilo-Drain TSW 32 благодаря своему взмучивающему устройству предотвращает накопления данных осаждающихся веществ и убирает их вместе с перекачиваемой средой. За счет этого уменьшаются расходы и затраты времени на регулярную очистку шахты. Также снижаются до минимума проблемы при утилизации шлама и соблюдении гигиенических требований охраны труды при очистке приямка насоса.
Обозначение
Например: Wilo-Drain TS 32/9 A
TS Насос для грязной воды
32 Номинальный диаметр напорного патрубка
/9 Макс. высота подачи (м)
A С поплавковым выключателем
Например: Wilo-Drain TSW 32/11 A
TSW Насосы для грязной воды со взмучивающим устройством
32 Номинальный диаметр напорного патрубка
/11 Макс. высота подачи (м)
A С поплавковым выключателем
Особенности/преимущества продукции
— Непрерывная эксплуатация 4000 ч/год
— Высококачественное уплотнение мотора со встроенным устройством отделения загрязнений
— Прочный, ударостойкий корпус из нержавеющей стали
— Съемные кабели мотора и поплавкового выключателя
— Простота управления и технического обслуживания
— Постоянно чистая насосная шахта благодаря запатентованному встроенному взмучивающему устройству (TSW)
Технические данные
— Подключение к сети 1~230 В, 50 Гц
— Вид защиты IP 68
— Глубина погружения макс. 10 м
— Температура перекачиваемой жидкости макс. 3 — 35 C, кратковременно до 3 мин. макс. 90 C
— Длина кабеля 10 м
— Свободный проход для сферических частиц 10 мм
— Напорный штуцер Rp 1 ¼,, патрубок для подключения шланга Ø, 32 мм, R1
Оснащение/функции
— Готовность к работе
— Термическое реле мотора
— Охлаждающий кожух
— Соединительный кабель
Материалы
— Корпус насоса 1.4301 (AISI 304)
— Рабочее колесо SPS
— Вал 1.4401 (AISI 316)
— Манжетное уплотнение: со стороны мотора NBR, со стороны насоса графит/керамика
— Корпус двигателя 1.4301 (AISI 304)
Описание/конструкция
Погружной насос подходит для полностью автоматической работы в стационарных условиях. При мобильном использовании к напорному штуцеру подключается шланг соответствующей длины, при стационарном использовании — трубопровод.
Согласно EN 60335—2,41 следует установить предоставляемый заказчиком защитный выключатель (предписание при установке вне здания), срабатывающий при появлении тока повреждения 30 мА.
Дополнительно TSW
TSW благодаря своей конструкции непрерывно создает завихрение в области всасывания насоса. Что исключает загрязнение приямка.
За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведений техобслуживания.
Мотор
Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от тепловой перегрузки и автоматическим повторным включением. Конденсатор находится внутри.
Кабель
Для эксплуатации вне здания следует предусмотреть наличие кабеля для подключения к электропитанию длиной 10 м согласно DIN EN 60335-2-41 (в других странах действуют другие предписания).
Уплотнение насоса / мотора
Высокая безопасность эксплуатации за счет манжетного уплотнения, состоящего из скользящего торцевого уплотнения со стороны насоса и манжетного уплотнения со стороны мотора, а также предварительно включенного устройства отделения загрязнений для дополнительной защиты скользящего торцевого уплотнения и масляной камеры.
Объем поставки
Готовый к подключению насос с кабелем, штекером и встроенным поплавковым выключателем, прилагающимся обратным клапаном и шланговым патрубком (Ø, 32 мм, R1), инструкцией по монтажу и эксплуатации.
ПРИМЕНЕНИЕ
-Для перекачивания чистой или слегка загрязненной воды
— из резервуаров, шахт или котлованов
— при затоплении
— для отвода воды из спусков в подвалы и подвалов
— из области домашнего хозяйства (вода из стиральных машин, мыльный щелок)
— из небольших фонтанов, водопадов или ручьев
