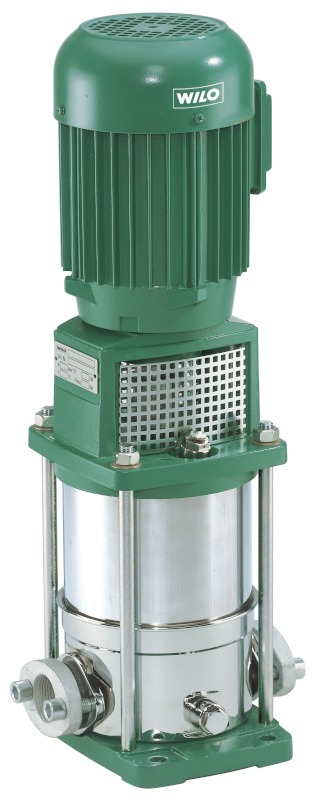

Насос Wilo-Multivert-MVIL 502-16/E/3-400-50-2 380В нормальновсасывающий многоступенчатый
Wilo-Multivert MVIL Нормальновсасывающий многоступенчатый центробежный насос вертикального исполнения
Обозначение
Пример: MVIL 102/16/E/3-400-50-2
MVIL Многоступенчатый высоконапорный центробежный насос вертикального исполнения
1 Расход в м3/ч
02 Количество рабочих колес
E Вид уплотнения
E = EPDM
3 1 = 1~ (однофазный ток)
3 = 3~ (трехфазный ток)
400 Подключаемое напряжение в В
50 Частота в Гц
2 Число полюсов
Особенности/преимущества продукции
— Гидравлика из нержавеющей стали 1.4301 (AISI 304)
— Корпус насоса из серого чугуна EN-GJL-250, с катафорезным покрытием
— Все основные части насоса имеют допуски KTW и WRAS
— Исполнение для однофазного и трехфазного тока
Технические данные
— Подключение к сети 3~230 В/50 Гц () или в качестве опции 220 В/60 Гц
— Подключение к сети 3~230 В/50 Гц (), в качестве опции 220 В/60 Гц (), 400 В/ 50 Гц (Y) или в качестве опции 380 В/60 Гц (Y)
— Температура перекачиваемой жидкости от -15 до +90 C
— Рабочее давление макс. 10 бар или 16 бар — в зависимости от типа.
— Входное давление макс. 6 бар или 10 бар — в зависимости от типа
— Класс защиты IP 54
— Номинальные внутренние диаметры патрубков в зависимости от типа Rp 1, Rp 1¼, или Rp 1½,
Оснащение/функции
Насос в исполнении Inline
Гидравлика из нерж. стали 1.4301, основание насоса из чугуна EN-GJL-250
Фланцы овальной формы
Мотор однофазного или трехфазного тока
Мотор однофазного тока со встроенным термическим реле мотора
Материалы
— Рабочие колеса нержавеющая сталь 1.4301
— Секции из нержавеющей стали 1.4301
— Корпус насоса из чугуна EN-GJL-250 (с катафорезным покрытием)
— Вал нержавеющая сталь 1.4404
— Уплотнение из EPDM
— Крышка корпуса EN-GJL-250 (с катафорезным покрытием)
— Нижняя часть корпуса EN-GJL-250 (с катафорезным покрытием)
— Скользящее торцевое уплотнение из SiC/графита
— Подшипники из карбида вольфрама
— Основание насоса EN-GJL-250 (с катафорезным покрытием)
ПРИМЕНЕНИЕ
— Водоснабжение и повышение давления
— Применение в промышленности
— Моечные и оросительные установки
— Использование дождевой воды
— Контуры охлаждающей и холодной воды
Объем поставки
Насос
Контрфланцы овальной формы от Rp 1 до Rp 1 1/2
Инструкция по монтажу и эксплуатации
