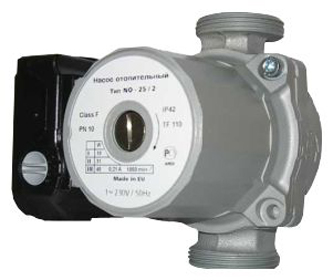

Насос Wilo отопительный NO 25/2
Wilo TWU Насосы воды погружные скважинные
Погружной насос, многоступенчатый предназначены
для подачи воды из скважин, колодцев и цистерн
для использования в частных системах водоснабжения, полива и орошения
для подачи воды без длинноволокнистых и абразивных примесей
Основные преимущества
Мотор с возможностью перемотки статора
Встроенный клапан обратного течения
Контактирующие с перекачиваемой средой детали из коррозионностойкого материала
Соединительная головка насоса и фланец из нержавеющей стали
возможен вертикальный и горизонтальный монтаж
Исполнение для однофазного тока с конденсатором пуска и включателем/выключателем
Условные обозначения
Например, Wilo‐Sub TWU 3‐-0115
TWU Погружной насос
3 Диаметр гидравлического оборудования в дюймах ‘
01 Номинальный объемный расход м3/ч
15 Число секций гидравлики
Технические характеристики
Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемой среды: 3-40 C
Минимальное течение на моторе: 0,08 м/с
макс. содержание песка: 40 г/м3
макс. количество пусков: 20/ч
Макс. глубина погружения 60 м (Wilo-Sub TWU 3), 200 м (Wilo-Sub TWU 4)
Вид защиты: IP 58
Оснащение
Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный клапан обратного течения
Муфта согласно стандарту Nema
Однофазный или трехфазный мотор
Встроенная термическое реле для однофазного мотора
Описание/Конструкция
Погружной насос для вертикального или горизонтального монтажа.
Гидравлика
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор
Коррозионностойкий однофазный или трехфазный мотор прямого пуска, с возможностью перемотки статора, заполненный маслом, с самосмазывающимися подшипниками.
Охлаждение
Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Материалы
Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: поликарбонат
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус мотора: нержавеющая сталь 1.4301
Вал мотора: нержавеющая сталь 1.4305
Комплектация
Гидравлика в полном сборе с мотором
Соединительный кабель 1,8 м согласно VDE/KTW с поперечным сечением 4×1,5 мм2
В исполнении для однофазного тока — с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем
Инструкция по монтажу и эксплуатации
