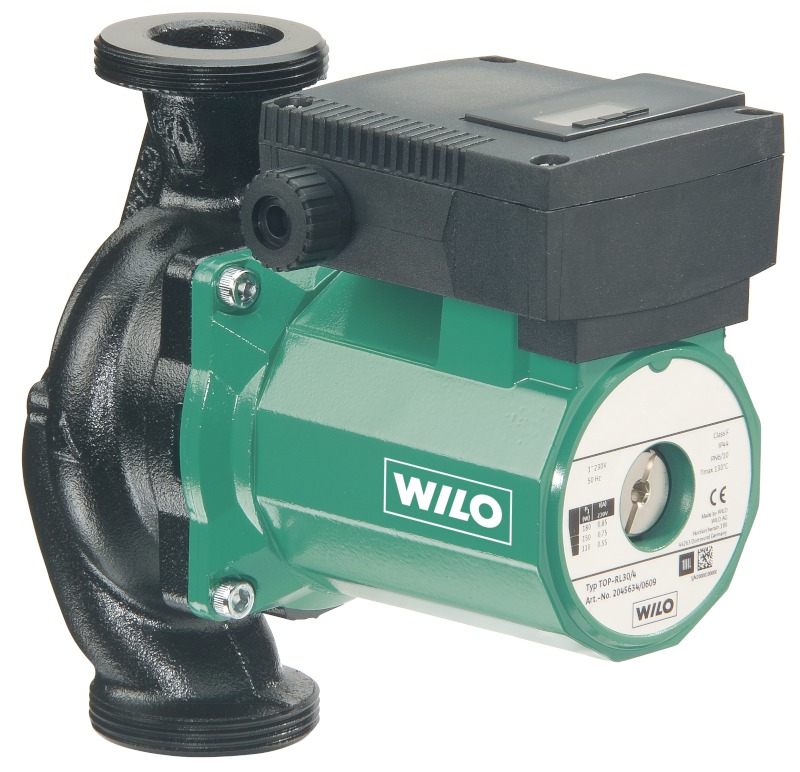

Насос Wilo-Top-RL 25/8,5 EM PN6/10 с мокрым ротором
Wilo TOP RL Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением
В насосах TOP RL возможен выбор ступеней частоты вращения для регулировки мощности
Обозначение
Пример: Wilo TOP RL 40/4
TOP-RL — Стандартный насос (с резьбовым или с фланцевым соединением)
40/- Номинальный внутренний диаметр для подсоединения
4- Номинальная высота подачи (м) при расходе Q = 0 м3/ч
Особенности/преимущества продукции
— Возможно использование в системах отопления, кондиционирования/охлаждения при температуре от -20 C до +130 C.
— Ручная регулировка мощности с 3 ступенями частоты вращения
— Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
— Несложная установка благодаря комбинированному фланцу PN 6/PN 10 (для DN 40)
Технические характеристики
— Допустимый диапазон температур от ‐20 C до +130 C, кратковременно (2 ч) до +140 C
— Подключение к сети 1~230 В, 50 Гц
— Класс защиты IP X4D
— Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1, Rp 1¼, или DN 40
— Макс. рабочее давление при стандартном исполнении: 10 бар или 6/10 бар
Оснащение/функции
Режимы работы
Переключение ступеней частоты вращения
Ручное управление
Настройка ступеней частоты вращения (3 ступени)
Автоматическое управление
Полная защита мотора с интегрированной электронной системой отключения (в качестве опции для всех типов с защитным модулем Wilo‐C)
Внешнее управление
Управляющий вход Выкл. по приоритету (в качестве опции для всех типов с защитным модулем Wilo‐C)
Сигнализация и индикация
— Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C)
— Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C)
— Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C)
— Световая индикация неисправности (в качестве опции для всех типов насосов с защитным модулем Wilo-С)
— Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
— Режим работы основной/резервный, (автоматическое переключение при неисправности/замена насоса в зависимости от времени) (в качестве опции для всех типов насосов с защитным модулем Wilo-С)
Оснащение
Для насоса с фланцевым соединением: Исполнение фланца
Стандартное исполнение для насоса DN 40: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланца PN 6 и PN 16,
Материалы
Корпус насоса: Серый чугун
Рабочее колесо: Синтетический материал
Вал: Нержавеющая сталь
Подшипники: металлографит
Комплектация
Насос
Уплотнения при резьбовом соединении
С подкладными шайбами для фланцевых болтов (при номинальном внутр. диаметре DN 40)
Инструкция по монтажу и эксплуатации
Принадлежности
Резьбовые соединения
Компенсаторы
Защитная изоляция насосов от воздействия холодной воды Wilo-ClimaForm
Защитный модуль Wilo-C для одинарных насосов (1~230 В)
ПРИМЕНЕНИЕ
Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.
