Преобразователь частоты высоковольтный TMdrive-MVG2 53А 270кВА 3000В 10110

Оставить заявку
В избранное
Артикул: 10110 Категории: Высоковольтные преобразователи частоты, Высоковольтные преобразователи частоты TM-DRIVE, Высоковольтные преобразователи частоты TMdrive-MVG2, Приводная техника
  • Описание
  • Детали
Описание

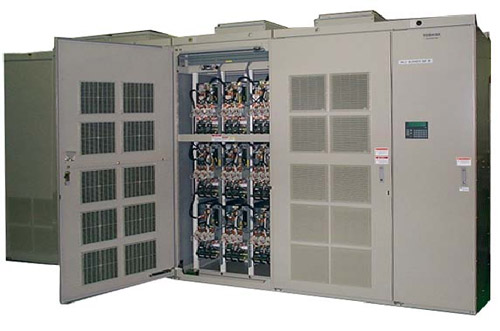

Преобразователь частоты высоковольтный TMdrive-MVG2 53А 270кВА 3000В

TMdrive-MVG2 серия высоковольтных частотных преобразователей производства компании TMEIC (Япония). Подходит для любых задач.

TMdrive-MVG2 высоковольтный IGBT инвертер с концепцией чистая синусоида.

Преобразователь MVG2 готов решить сложную задачу в пуске и регулировании оборотов любого приводного механизма.

Предназначен для управление высоковольтными электродвигателями, обеспечивает высокую эффективность (более 97%) и высокий коэффициент мощности (до 95%).

Мощность: до 19,5 МВт.

Напряжение: 3/3,3 кВ, 6/6.6 кВ, 10/11 кВ.

Функциональные возможности TMdrive-MVG2

— Перегрузочная способность 125% в течение 60 сек,

— Диапазон регулирования для класса 3/3.3кВ до 200Гц, 6/6.6кВ — до 120 Гц, для 10/11кВ — до 72Гц

— Метод управления векторное управление бессенсорное или с энкодером, или V/F управление,

— Точность поддержания скорости в бессенсорном режиме &plusmn,0,5% от максимального значения,

— Точность поддержания момента — &plusmn,3% с датчиком температуры,&plusmn,10% без датчика

— Функции управления мягкий старт, различные установки темпов разгона/торможения,

— Сети передачи данных DeviceNet, Profibus DP, ModbusRTU, TC-net I/O, CC-Link,

— Степень защиты IP30,

— Охлаждение воздушное.

Технические характеристики TMdrive-MVG2

— Система управления

— Контроллер управления полностью цифровой 32-битный

— Выходной сигнал синусоидальной формы без искажений.

— Топология на базе IGBT технологии, без выдачи высоких гармоник в сеть.

— Порт Ethernet на двери шкафа.

— Энергонезависимая память для хранения параметров и аварий, векторное управление с обратной связи по скорости, -напряжению или частоте.

— Точность векторного управления: Макс. Скорость ответа от регулятора скорости: 20рад/сек

— Регулировка скорости без датчика скорости: +/-0.5%

— Точность момента:+/-3% с датчиком температуры, +/- 10 без датчика

— Аналоговые входы: (2) +/-10В или 4&hellip,20мА, конфигурируемые, дифференциальные

— Аналоговые выходы: (4) +/-10В, 8бит, конфигурируемый, макс.10мА.

Условия эксплуатации

Рабочая температура 0-40 С.

Частота: 50Гц или 60Гц, +/-5%

Исполнение

Внешнее исполнение IP30 за исключением вентиляторов (IEC 60529)

Сертификат соответствия РСТ.

Соответствует требованиям по вибрации ВЧРП.

Стандарты: IEC61800-4, JIS, JEC, JEM.

Стабильность работы и мощность

Допустимые провалы питания до 25% без возникновения аварий, работа при полном пропадании питания — 300мсек.

Коэффициент реактивной мощности: 0.95

Коэффициент мощности: более 0.95 в пределах от ном.скорости 40-100%

Соответствие требованиям стандарта IEEE 519-1992 по гармоникам без дополнительных фильтров.

Порты ввода — вывода

Дискретные входы: (2)24-110В постояного тока или 48-120В переменного тока, (6) 24В постоянного тока, конфигурируемый

Дискретные выходы: (6) 24В постоянного тока открытый коллектор 50мА

Вход энкодера ОС по скорости: тахометр высокого разрешения, 10кГц 5 или 15В пост.тока, дифф.вход, А-В, нулевая метка

Датчик температуры двигателя

Платиновый резистор на 1кОм или платиновый термометр сопротивления на 100 Ом (использует аналоговый вход с преобразователем сигнала).

Клавиатура и дисплей

LCD с подсветкой, анимированные экраны (настройка параметров, четыре конфигурируемых гистограммы, управление ПЧ).

Применяемые интерфейсы

Два аналоговых выхода для передачи обратной связи по току двигателя, пять аналоговых выходов для записи и анализа параметров.

Тип преобразователя

Специальный вводной трансформатор и однофазные инвертора на биполярных транзисторах с изолированным затвором (инверторные ячейки).

Трансформатор

Специальный трансформатор сконфигурированный под тип питающей сети. Сухой трансформатор, воздушное охлаждение.

Инвертор

Ячейки многоуровневого инвертора шесть в фазе, 0-66Гц, идеальная многоуровневая кривая на выходе рассчитанных под тип двигателя.

Низковольтный отсек

Блок управления, Дисплей графический, Плата Profibus, Приборы контроля.

Системы коммутации цифровые.

Встроенный порт Ethernet

Эксплутационные особенности

Предлагаемый высоковольтный преобразователь частоты требует двухстороннего обслуживания.

Ввод силового кабеля осуществляется снизу.

Забор воздуха через фильтры, расположенные в дверях шкафа, а вытяжка через верхнюю часть ПЧ.

Шкафы закреплены на металлической раме.

Минимальное расстояние для обслуживания 1600мм спереди, 600мм сзади и 700мм сверху до преобразователя частоты

ПРИМЕНЕНИЕ

Асинхронные и синхронные электродвигатели.

Привода с тяжелыми нагрузками: мельница самоизмельчения, дробилки, насосы, эксгаустеры и тп.

Документация в базовом комплекте

Язык документации Русский.

Документация на CD 1 экз.

Документация на бумаге 1 экз.

Гарантия на поставляемое оборудование

Стандартная гарантия 12 месяцев с даты ввода в эксплуатацию. Имеется возможность расширенной гарантии.

Не знаете как определиться? Ознакомьтесь подробнее в нашей статье частотный преобразователь и как правильно его выбрать!

Детали
Напряжение

3 кВ

Ток, Iном.

53 А

Пусконаладка

Есть
