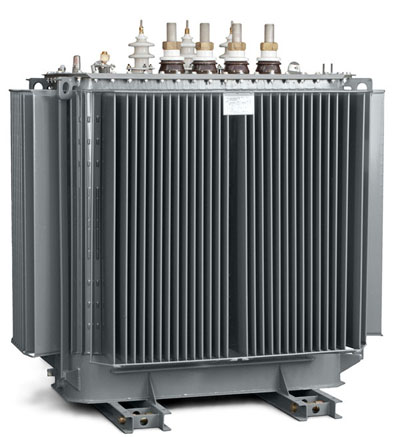

Трансформатор масляный ТМГ21-1250/10/0,4 Д/Ун-0
ТМГ-21 Трехфазные масляные трансформаторы серии герметичного исполнения с гофрированным баком
Общепромышленные масляные трансформаторы серии ТМГ-21 с гофрированным баком оптимизирована для компенсации температурных расширений масла и повышает стабильность работы трансформатора при температуре окружающей среды до 75C.
Краткие характеристики ТМГ-21:
Номинальная мощность 630, 1000, 1250 и 1600 кВА
Соотношения напряжения высокой и низкой стороны: 6/0,4, 6,3/0,4, 10/0,4 и 10,5/0,4 кВ.
Климатические исполнения всех типов
напряжение КЗ +10 % от номинала,
потери КЗ не более 10 %,
потери ХХ не более 15 %.
Функциональные особенности ТМГ-21
Надежная обмотка низкой стороны из алюминиевой фольги в отличии от трансформаторов с проводными обвивками.
Нейтрализация последствий внешнего короткого замыкания посредством новейших материалов.
Межслоевая изоляция выполняется бумагой типа DDP, усиливающая устойчивость к радиальным нагрузкам благодаря специальной сушке обмоток в результате спекания .
Датчик поплавкового типа для контроля объема масла в баке .
Возможность установки жидкостногой термометра в гильзе для измерения нагрева поверхностного слоя масла в крышке трансформатора.
Все трансформаторы серии ТМГ21 оснащаются роликами продольного и поперечного перемещения, что упрощает и облегчает транспортировку, монтаж и обслуживание аппаратов.
Дополнительная комплектация трансформаторов ТМГ-21 (поставляется отдельно)
При заказе изделия оформляется опросный лист по предлагаемому здесь образцу.
Базовая комплектация поставки трансформатора ТМГ-21 может быть дополнена следующими комплектующими:
Жидкостный и/или манометрический термометр
Пробивной предохранитель и другие опции.
