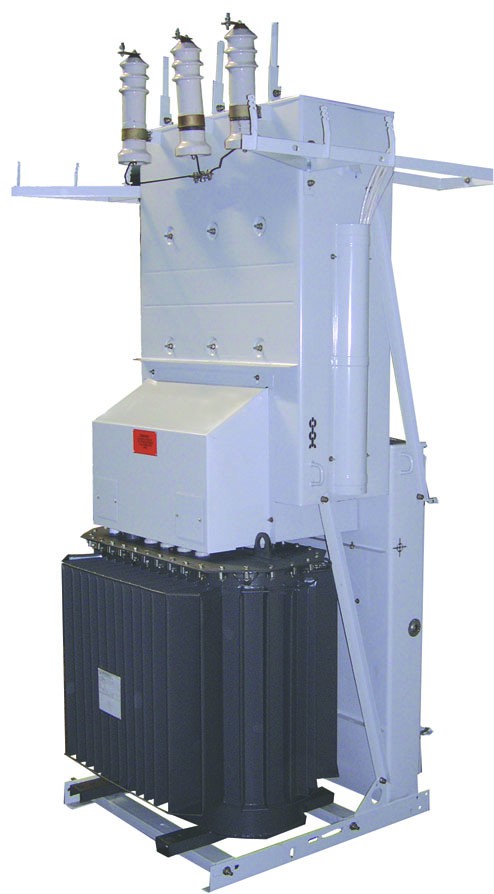

Трансформаторная подстанция КТП В/К — 63/6/0,4 без ОПН
КТП Комплектные трансформаторные подстанции киоскового типа
КТП Одно- и двухтрансформаторные подстанции киоскового типа для конвертирования тока высоковольтной сети для его конечного потребителя.
КТП служат для электроснабжения промышленных объектов и отдельных населенных пунктов.
Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки.
Климатическое исполнение для умеренного климата (от минус 45o С до + 40o С).
Краткие характеристики
Высоковольтный ввод в подстанцию 6 или 10 кВ
Выводы отходящих линий 0,4 кВ
Трехфазный переменного ток
Частота 50 Гц
Особенности эксплуатации трансформаторных подстанций КТП
Цепи ВН в КТП мощностью 63-630 кВ.А устойчивы (в течение 1с) к токам короткого замыкания:
динамически — 16 кА, термически — 6,3 кА, цепи ВН в КТП мощностью 1000 кВ.А: динамически — 32 кА, термически -12,5 кА.
Cтепень защиты оболочки КТП IP 34 (IP 23 — для шкафа трансформатора).
Конструкция шкафа трансформатора и шкафа трансформаторного ввода обеспечивает локализацию воздействия открытой электрической цепи в пределах шкафа.
Локализационная способность обеспечивается при токе к.з. 6,3 А, действующего в течение 1 с.
Функциональные возможности КТП
Прием / снабжение электрической энергией
Транзитная передача энергии
На отходящих фидерах устанавливаются автоматические выключатели стационарного или выдвижного исполнения.
Конструктивно КТП выполняются в шкафном исполнении. Основные составные части соединяются болтовыми соединениями.
Конструкция КТП предусматривает ее установку на фундаменте, а также установку на бетонных блоках высотой 600 мм (в комплект поставки не входят).
КТП с воздушным вводом подключается к ЛЭП посредством разъединителя, который поставляется комплектно с подстанцией и устанавливается на ближайшей опоре.
Подстанции обеспечивают учет активной электрической энергии. По требованию заказчика возможна установка счетчика реактивной энергии, а также счетчика любой модификации (совмещенного, электронного и т.д.).
Для создания нормальных условий эксплуатации КТП схемой предусмотрено внутреннее освещение и обогрев аппаратуры. Включение электронагревателей может производиться вручную или автоматически.
В КТП имеется фидер уличного освещения, который оснащен устройством ручного и автоматического включения и отключения. По требованию заказчика возможно исполнение ТП без фидера уличного освещения.
Схема КТП предусматривает контроль тока и напряжения на стороне 0,4 кВ.
В КТП предусматриваются следующие виды защиты:
От атмосферных перенапряжений (при наличии воздушных линий),
От междуфазных коротких замыканий,
От перегрузки силового трансформатора,
От перегрузки и коротких замыканий линий 0,4 кВ,
От коротких замыканий цепей обогрева, цепей освещения КТП,
Газовая защита трансформатора (в КТП-1000 кВ.А, в КТП-630 кВ.А -по требованию заказчика).
КТП имеют полный комплект электрических и механических блокировок, обеспечивающих безопасную работу обслуживающего персонала.
