Трансформаторная подстанция КТП02 — 63/10/0,4 с ОПН, РВО

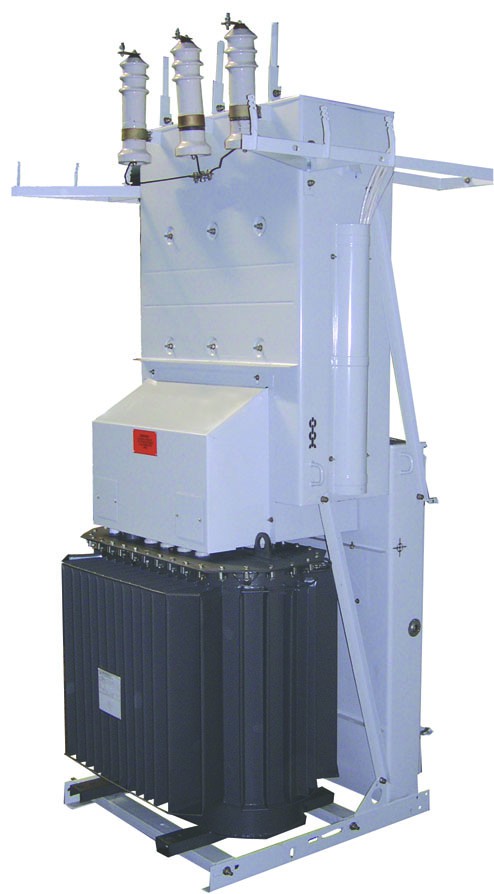

КТП02 Комплектная трансформаторная подстанция тупикового типа
Применение:
КТП02 построены на базе надежных трансформаторов ТМГ и применяется для электроснабжения сельхозяйственных потребителей и небольших объектов.
Срок службы данных трансформаторных подстанций составляет 30 лет.
Данные КТП обеспечивают прием электрической энергии переменного тока 6 и 10 кВ в электроэнергию напряжением 0,4 кВ .
Преимущества
Высоковольтный вывод в КТП воздушный
На отходящих фидерах 0,4 кВ устанавливаются автоматические выключатели
Рабочая температура от -45 до +45 C.
Надежность энергоснабжения : категория III
Быстрый монтаж / демонтаж и пуск на месте установки благодаря специальной конструкции подстанции .
Надежная система безопасности эксплуатации
Резиновые уплотнители на дверях
Трансформаторы серии ТМГ реализуют надежное герметичное исполнение
Функциональные особенности
Трансфоматорная подстанция подключается к ЛЭП посредством разъединителя из базового комплекта поставки.
Предусмотрена возможность учет активной электрической энергии посредством дополнительно устанавливаемого счетчика.
КТП оснащена фидером уличного освещения с функцией автоматического либо ручного включения и отключения.
Есть вариант поставки без фидера.
КТП серии 02 имеют электрические и механические блокировки для безопасной работы технического персонала.
КТП02 обеспечивает следующие виды защиты:
от атмосферных перенапряжений,
от междуфазных коротких замыканий,
от перегрузки и коротких замыканий линий 0,4 кВ
от коротких замыканий цепей обогрева и цепей освещения КТП
Дополнительно в комплект поставки может быть включен шкаф РУНН.
Условные обозначения
Х КТП Х Х Х Х
X 2 — двухтрансформаторная
КТП комплектная трансформаторная подстанция
X Т — тупиковая, П — проходная
X АС — выключатель стационарный 0,4 кВ
X М — модернизированная
X мощность трансформатора, кВ·,А
Основные технические характеристики
Тип трансформатора ТМГ
Номинальная мощность трансформатора кВА 25 / 40 / 63 / 100 / 160 / 250
Номинальное напряжение на стороне ВН, кВ 6/10
Номинальный ток предохранителя на стороне ВН, А 8 — 31,5
Номинальное напряжение на стороне ВН, кВ 0,4
Номинальный ток на линии наружного освещения, А 16
