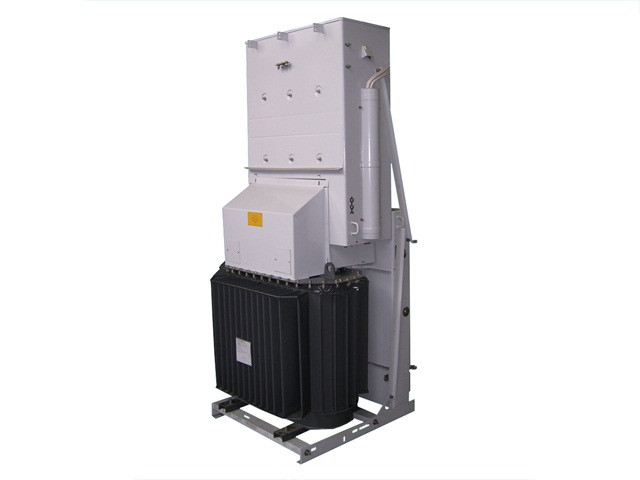

Трансформаторная подстанция КТПНД — 40/10/0,4 с ОПН, РВО
КТПНД комплектная трансформаторная подстанция для оснащения скважин нефтедобычи
Применение:
Комплектные трансформаторные подстанции для нефтедобычи служат для приема энергии, преобразования ее и снабжения ею промысловых скважин добычи нефти (и других промышленных объектов).
Преимущества:
Высоковольтный ввод в КТПНД воздушный
Выводы отходящих линий кабельные!
Мощность от 40 до 160 кВА
Прием энергии переменного тока 6 и 10 кВ
На отходящих фидерах 0,4 кВ устанавливаются автоматические выключатели!
Надежность энергоснабжения : категория III
Функциональные особенности:
Высоковольтный разветвитель в базовом комплекте монтируемый на ближайшей опоре ЛЭП
Безопасная эксплуатация подстанций типа КТПНД благодаря электрическим и механическим блокировкам
Надежная защита от атмосферных перегрузок, перенапряжений, коротких замыканий.
Условия эксплуатации:
КТПНД реализованы в шкафном исполнении, устанавливаются на утрамбованной площадке или на бетонных блоках высотой 600 мм
Подстанции укомплектованы фидерами наружного и внутреннего освещения для комфортного технического обслуживания
Температура окружающего воздуха:
для умеренного климата от -45˚ С до +40˚С (исполнение У)
Относительная влажность воздуха не более 80% при +25˚С.
Высота над уровнем моря до 1000м
Окружающая среда без вибраций, не взрывоопасная, без воздействия химических веществ.
Условные обозначения
КТПНД — 100/10/0,4
КТП — комплектная трансформаторная подстанция
100 — мощность (кВа)
27,5 — напряжение обмотки ВН (кВ)
0,4 — напряжение обмотки НН (кВ)
