Трансформаторная подстанция МТП — 100/10/0,4 без РЛНД, с РВО

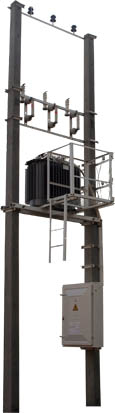

МТП Мачтовая трансформаторная подстанция
Применение:
МТП служит для электроснабжения и защиты сельскохозяйственных потребителей, отдельных населенных пунктов и небольших объектов.
Преимущества:
Мощность от 25 до 100 кВА
Прием энергии переменного тока на линиях ВН 6 и 10 кВ
Напряжение отходящих фидерах НН 0,23 кВ
Функциональные особенности:
Установка, монтаж и подключение к сети осуществляются на одной опоре
Подстанции МТП выполнены в шкафном исполнении
Степень защиты оболочки шкафа РУНН IP34
Цепи ВН устойчивы к товам короткого замыкания 10 кА в течение 3 с
Условия эксплуатации:
Температура окружающего воздуха:
для умеренного климата от -45˚ С до +40˚С (исполнение У)
Относительная влажность воздуха не более 80% при +25˚С.
Высота над уровнем моря до 1000м
Окружающая среда без вибраций, не взрывоопасная, без воздействия химических веществ.
Условные обозначения:
МТП — 100/10/0,4
МТП — мачтовая трансформаторная подстанция
100 — мощность (кВа)
10 — напряжение обмотки ВН (кВ)
0,4 — напряжение обмотки НН (кВ)
