Трансформаторная подстанция МТПЖ — 2,5/6/0,23 без ОПН
МТПЖ Мачтовая однофазная трансформаторная подстанция для наружной установки на железнодорожных объектах
Применение трансформаторных подстанций МТПЖ
Прием электрической энергии, преобразования ее, а также для электроснабжения и защиты электроприемников железнодорожных объектов (разъезды, устройства сигнализации, автоблокировки и т.д).
Преимущества:
Мощность 10 кВА
Прием энергии переменного тока на линиях ВН 27,5 кВ
Напряжение отходящих фидерах НН 0,23 кВ
Схема электропитания ‘провод — рельс’
Функциональные особенности

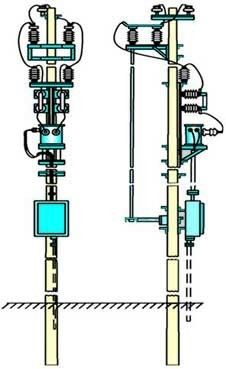

Установка, монтаж и подключение к сети осуществляются на одной опоре
Условия эксплуатации
Температура окружающего воздуха:
для умеренного климата от -45˚ С до +40˚С (исполнение У)
Относительная влажность воздуха не более 80% при +25˚С.
Высота над уровнем моря до 1000м
Окружающая среда без вибраций, не взрывоопасная, без воздействия химических веществ.
Условные обозначения
МТПЖ — 1,25/10/0,23
МТПЖ — мачтовая трансформаторная подстанция железнодорожная
1,25 — мощность (кВа)
10 — напряжение обмотки ВН (кВ)
0,23 — напряжение обмотки НН (кВ)
