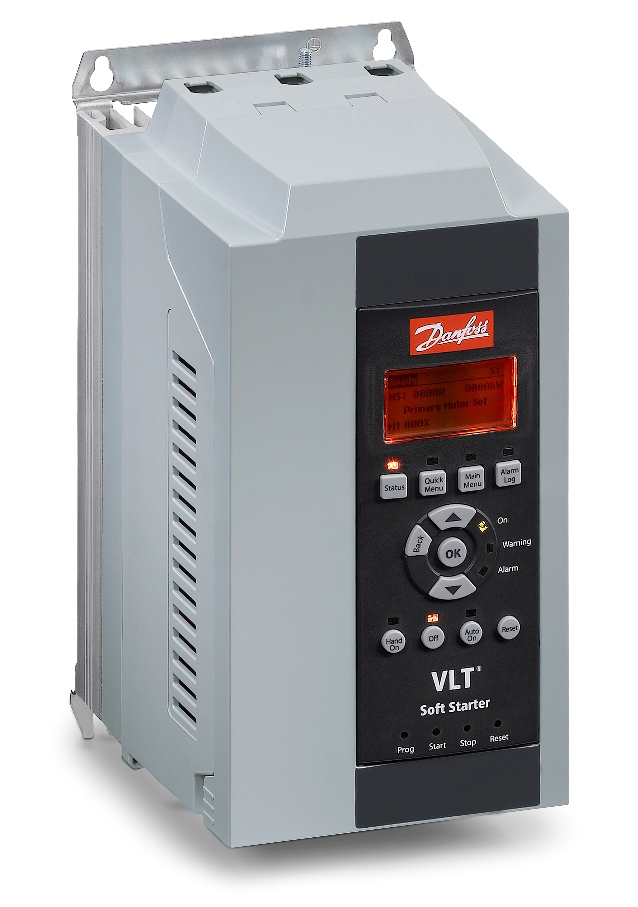

Устройство плавного пуска Danfoss MCD5-0068B-T7-G1X-20-CV1 30кВт 690В
VLT MCD 500 — это новейшее цифровое устройство плавного пуска Danfoss для асинхронных электродвигателей мощностью 7,5-800 кВт.
Наличие встроенных трансформаторов тока позволяет обеспечить полноценную защиту двигателя и организовать обратную связь для управления нарастанием напряжения при пуске.
Так же новая модель имеет встроенный обходной контактор (на моделях до 110 кВт) что позволяет экономить место при монтаже системы управления двигателем, а так же сократить время на ее проектирование.
MCD 500 осуществляет контроль всех трех фаз подаваемого на двигатель тока, регулирует ток в замкнутой цепи.
Такой подход с применением токовых трансформаторов позволяет более точно регулировать пусковой ток, и передавать его значение другим компонентам АСУТП по протоколу последовательной связи или аналоговому сигналу.
Встроенные часы реального времени позволят запускать и останавливать MCD 500 автоматически.
Это компактное устройство плавного пуска призвано заменить проверенную временем модель MCD 3000.
Программирование, мониторинг параметров работы, управление двигателем осуществляется через встроенную графическую управления с цифровым дисплеем.
Управление пуском и остановом двигателя возможно так же посредством дискретных входов по 2-х или 3-х проводной схеме либо через последовательную связь.
Основные характеристики VLT MCD 500
— Напряжение питания: 3 фазы 200-525В, 3 фазы 380-690В
— Мощность: 7,5 800 кВт
— Встроенные часы реального времени
— Степень защиты: IP20 (7,5 55 кВт), IP00 (75-800 кВт)
— Питание платы управления: 24VDCVAC, 110-120VAC или 220-240VAC
— 4 дискретных входа
— 3 релейных выхода
— 1 аналоговый выход
— Вход для подключения термистора двигателя
— Работа при температуре окружающей среды -10/+60 C
— Функция торможения постоянным током
— Встроенная панель управления
— Встроенный RS485
— Защита от: тепловой перегрузки двигателя превышения времени пуска опрокидывания фаз, низкого тока, мгновенной перегрузки двигателя, перегрева УПП.
Опции VLT MCD 500
— Modbus RTU
— Profibus
— DeviceNet
— USB
— Панель оператора для удаленного управления с токовым выходом
