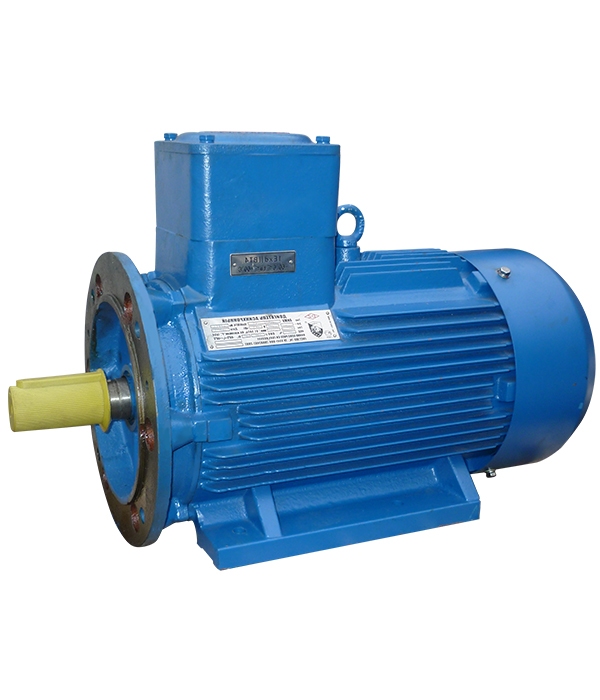

Электродвигатель АИМУ 160 М6 15/1000 IM 2001/2081 15кВт 380/660В У1
Асинхронные взрывозащищенные электродвигатели серии служат для работы в качестве привода стационарных машин и механизмов на производствах химической, газовой, нефтеперерабатывающей, угольной и других отраслей промышленности.
Электродвигатели АИМУ предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, соответствующих категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4.
Краткие характеристики электродвигателей АИМУ
Высота оси вращения от 63 до 180 мм
Мощность от 0,18 до 30 кВт
Маркировка взрывозащиты 1 Ex d IIB T4
Условные обозначения
ХХХХ XXX Х XX Х2,5, где
ХХХХ серия (аим, аимр),
XXX габарит по классификатору ЕСКД 179100 (высота оси вращения, мм),
Х установочный размер по длине электродвигателя (S, L, М),
Х А(В) различие по мощности для одинакового типоисполнения и полюсности (А и В могут отсутствовать),
Х число полюсов (2, 4, 6, 8),
X виды климатического исполнения и категория размещения.
Например: аим 112 М4 УХЛ2,5
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха:
для исполнения У2,5 от плюс 40 до минус 45С,
для исполнения УХЛ2,5 от плюс 40 до минус 60С,
для исполнения Т2,5, ТОМ2,5 от плюс 45 до минус 10С.
Электродвигатель аим, аимр имеет относительную влажность окружающей среды:
исполнения У 100% при температуре плюс 25С,
исполнения УХЛ 80% при температуре плюс 25С,
исполнения Т, ТОМ 100 % при температуре плюс 35С.
Выбор мощности электродвигателя в зависимости от температуры окружающей среды и высоты над уровнем моря по ОСТ 16 0.510.06285.
В части воздействия механических факторов внешней среды по группе М1 ГОСТ 1751672.
Номинальный режим работы электродвигателей продолжительный S1 по ГОСТ 18374. Допускается эксплуатация электродвигателей в режимах работы S2, S3, S4, причем выбор нагрузок для указанных режимов осуществляется в соответствии с общей теорией электропривода и ОСТ 16 0.510.06285.
Электродвигатели ВА, аим, аимр изготовляются на номинальное напряжения 220, 240, 380, 415, 500 и 660 В при частоте тока 50 Гц и на 220, 230, 240, 380, 400, 415, 440, 500 и 660 В при частоте 60 Гц.
