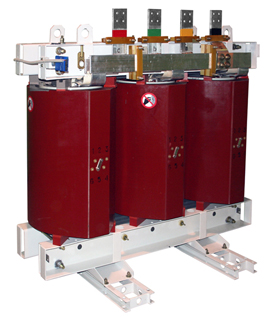

Трансформатор сухой ТСЗГЛФ-2500/6/0,4 У/Ун-0 Uкз=6%
ТСЗГЛФ Трансформаторы силовые трехфазные с литой изоляцией сухие (с кожухом)
Трансформаторы ТСЗГЛФ оснащены вводами ВН выведенными на фланец на торцевой поверхности кожуха и служат для изменения напряжения , устанавливаются внутри помещений.
Применение:
Трансформаторы ТСЗГЛФ предназначены для работы в электрических сетях в условиях грозовых и коммутационных перенапряжениям, устойчивы к токам короткого замыкания.
Трансформаторы ТСЗГЛФ реализуют полную экологическую и пожарную безопасность и могут устанавливаться в метро, шахтах, водозаборных и спортивных сооружениях, электростанциях в непосредственной близости от центра нагрузки. Обеспечивают экономию энергии, распределительных шин и кабелей.
Отличительные особенности трансформаторов ТСЗГЛФ:
Оснащение геафолевой литой изоляцией (эпоксидный композит с кварцевым наполнителем)
Ввводы ВН выведенными на фланец на торцевой поверхности кожуха
Комплектация обмотками фирмы Siemens
Обмотки трансформаторов ТСЗГЛФ дополнительно защищены стеклотканью, устойчивых к образованию трещин в изоляции.
Благодаря такой изоляции обмотки не требуют технического обслуживания.
Краткие характеристики:
Номинальное напряжение ВН до 10 кВ
Номинальная частота 50 Гц.
Диапазон напряжения до ±, 5 % на полностью отключенном трансформаторе (ПБВ)
Переключение ответвлений обмотки ВН ступенями по 2,5 % посредством установки перемычек.
Выводы ВН и НН для соединения кабелем или гибкими шинами
Степень защиты трансформаторов IP21
Класс теплостойкости изоляции F
Условия эксплуатации:
Установка внутри помещений в умеренном климате (от плюс 40 до плюс 45 С)
Окружающая среда невзрывоопасная, для поддержания штатных параметров трансформаторов целесообразно контролировать содержание пыли в рабочей зоне.
Трансформаторы ТСЗГЛФ не предназначены для работы в условиях сотрясения, вибрации, ударов, в химически активной среде.
Высота установки над уровнем моря не более 1000 м.
Предельные отклонения технических параметров трансформаторов ТС в соответствии с ГОСТ 11677 составляют:
напряжение короткого замыкания ±, 10 %
потери короткого замыкания на основном ответвлении + 10 %
потери холостого хода + 15 %
Полная масса + 10 %
Функциональные особенности:
Трансформаторы ТСЗГЛФ комплектуются цифровым реле тепловой защиты от перегрева ТР-100 с интерфейсом подключения 485 MODBUS RTU.
Реле ТР-100 имеют универсальное питание с подключением на постоянное и переменное напряжение от 24 до 260 В.
Реле тепловой защиты управляется тремя датчиками температуры с характеристикой РТ100, встроенными в обмотки НН.
