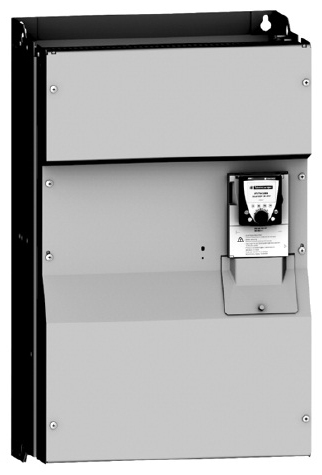

Преобразователь частоты ALTIVAR ATV61 55кВт 690В
Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность.
Различные встроенные функции позволяют адаптировать преобразователь для использования в электрических установках, сложных управляющих системах и системах диспетчеризации инженерного оборудования здания.
При разработке преобразователя учитывалась необходимость электромагнитной совместимости и уменьшения гармонических составляющих тока.
В зависимости от характеристик, каждый тип (UL тип 1/IP 20 и/или UL тип 12/IP 54) либо имеет встроенные фильтры ЭМС класса A или B и дроссели звена постоянного тока, либо эти элементы доступны в качестве дополнительного оборудования.
Серия преобразователей частоты Altivar 61 предназначена для двигателей мощностью от 0,75 до 800 кВт с тремя типами сетевого питания:
однофазное, 200 — 240 В, от 0,37 до 5,5 кВт
трехфазное, 200 — 240 В, от 0,37 до 75 кВт
трехфазное, 380 — 480 В, от 0,75 до 630 кВт
трехфазное, 500 — 690 В, от 1,5 до 800 кВт
Функции, разработанные специально для насосных и вентиляторных агрегатов
энергосбережение, квадратичный закон по 2 или 5 точкам
автоматический подхват вращающейся нагрузки с поиском скорости
адаптация ограничения тока в зависимости от скорости
подавление шума и резонанса посредством частоты коммутации, которая, в зависимости от номинальной нагрузки, может быть установлена до16 кГц во время работы, и случайной модуляции предустановленные скорости
встроенный ПИД — регулятор, с предустановленными значениями ПИД и режимами автоматический/ручной (Auto/Man) счетчик наработки и энергопотребления
определение отсутствия жидкости, определение нулевой скорости потока, ограничение скорости потока
Функция ‘сон’, функция ‘пробуждение’
Клиентские настройки с отображением физических значений: бар, л/с, C…
Для облегчения ввода в эксплуатацию приводов в промышленной сфере и инфраструктуре (туннели, водопроводные станции и т.д.) предлагается:
комплектный преобразователь в шкафах компактного исполнения IP 23 или IP 54
Преимущества Altivar 61
Преобразователь Altivar 61 содержит множество настраиваемых аналоговых и дискретных входов и выходов для того, чтобы его можно было оптимизировать для конкретного применения.
Преобразователь поддерживает протоколы Modbus и CANopen для того, чтобы увеличить производительность системы управления. Он также поддерживает основные промышленные шины и может легко встраиваться в системы HVAC при помощи дополнительных карт.
Более того, ПЧ предлагает карты переключения насосов, позволяющие осуществлять гибкое и простое управление насосами.
Преобразователь частоты Altivar 61 обладает защитной функцией блокировки ПЧ, исключающей несанкционированный пуск двигателя.
Данная функция безопасности Power Removal позволяет включать ПЧ в качестве составляющей в цепь безопасности системы управления Электрической/Электронной/Электронной с программным управлением, относящейся к безопасности производственного механизма или технологического процесса.
Функция соответствует стандартам по машинам EN 954-1, категория 3, электрическим установкам МЭК/EN 61508 SIL2 и силовым электроприводам МЭК/EN 61800-5-2.
Использование функции безопасности Power Removal позволяет также преобразователю Altivar 71 защищать двигатели, установленные во взрывоопасной атмосфере (ATEX).
ПРИМЕНЕНИЕ
Преобразователь используется для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях:
вентиляция
кондиционирование воздуха
насосные агрегаты
